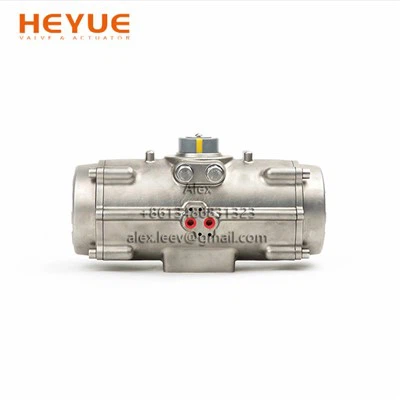

محرک پنوماتیک سه حالته



معرفی HEYUE پیشرفته سه -محرک پنوماتیک موقعیت - راه حل نهایی برای برنامه های کاربردی کنترل جریان دقیق که به قابلیت های موقعیت یابی متوسط ​​نیاز دارند. این محرک تخصصی که با فناوری ترمز مکانیکی نوآورانه طراحی شده است، موقعیت 0 درجه، 45 درجه، 90 درجه و 180 درجه قابل اعتماد را با توقف های میانی کاملاً قابل تنظیم برای کنترل فرآیند بی نظیر ارائه می دهد.





توقف های میانی دقیق:سیستم ترمز مکانیکی پیستونی دوگانه منحصر به فرد، موقعیت‌یابی میانی قابل تنظیم (مثلاً 20 درجه، 30 درجه، 50 درجه، 70 درجه در مدل‌های سفر 90 درجه) را برای بهینه‌سازی فرآیند افزایش می‌دهد.



مهندسی پیشرفته:دارای طراحی دوبل-قفسه پیستونی-و-با یاتاقان‌های کامپوزیت و حلقه‌های راهنما برای عملکرد روان، حداقل اصطکاک و عمر مفید طولانی‌تر



ساخت و ساز برتر:سیلندر زمینی دقیق- با درمان پیشرفته ضد خوردگی-، اتصال دهنده های فولادی ضد زنگ، و فنرهای کامپوزیتی از پیش{2}} که دوام را در محیط های خشن تضمین می کند



سازگاری جهانی:مطابق با استانداردهای NAMUR و ISO5211 برای ادغام بدون درز با شیرهای توپی، شیرهای پروانه ای و نصب لوازم جانبی



مؤلفه‌های{0} عملکرد بالا:چرخ دنده‌ها و قفسه‌های ماشین‌کاری دقیق- حداکثر گشتاور خروجی را با حداقل عکس‌العمل برای موقعیت‌یابی دقیق فراهم می‌کنند.





ایده آل برای برنامه هایی که نیاز به کنترل جریان چند مرحله ای در پردازش شیمیایی، تصفیه آب، تولید دارو، و سیستم های اتوماسیون صنعتی دارند. ایده آل برای برنامه های کنترل تناسبی که در آن عملکرد استاندارد ON/OFF کافی نیست.



برتری فنی:

ابعاد رابط استاندارد محرک (نصب در بالا و پایین به ازای NAMUR/ISO5211) نصب سوئیچ های محدود، شیر برقی و سایر لوازم جانبی را ساده می کند. ساختار مقاوم در برابر خوردگی{2}}عملکرد قابل اعتماد را در محیط‌های سخت تضمین می‌کند.



محصول	محرک پنوماتیک سه حالته
زاویه چرخشی	0-90 درجه، 0-120 درجه، 0-180 درجه
فشار تامین هوا	2.5-8 بار
جنس بدنه محرک	آلیاژ آلومینیوم
درمان سطحی	اکسیداسیون آند سخت
دمای عملیاتی	دمای استاندارد: -20 درجه تا 80 درجه دمای پایین: -15 درجه تا 150 درجه دمای بالا: -35 درجه تا 80 درجه
استاندارد اتصال	رابط هوا: NAMUR سوراخ نصب: ISO5211 & DIN3337 (F03-F25)
برنامه	شیر توپی، شیر پروانه ای و ماشین های دوار
رنگ جلد	آبی، نارنجی، سیاه، خاکستری یا رنگ سفارشی

















Q1: شیر پنوماتیک نمی تواند حرکت کند؟

A1: بررسی کنید که شیر برقی طبیعی است یا خیر.

محرک را به طور جداگانه با منبع هوا تست کنید.

موقعیت دسته را بررسی کنید.



Q2: محرک پنوماتیک با حرکت آهسته؟

A2: بررسی کنید که هوا کافی است یا خیر.

تست کنید که گشتاور محرک برای شیر خوب است یا خیر.

سیم پیچ شیر یا سایر اجزای آن خیلی سفت هستند یا خیر.



Q3: دستگاه‌های بدون سیگنال پاسخ دهید؟

A3: مدار برق را بازرسی و تعمیر کنید.

بادامک را در موقعیت صحیح تنظیم کنید.

سوئیچ های میکرو را تعویض کنید.
