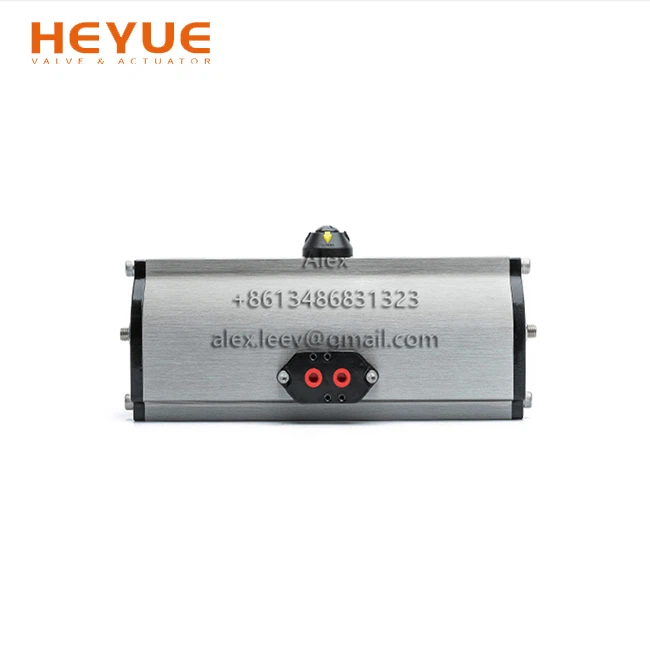

محرک پنوماتیک اسکاچ یوکی

الف. محرک های پنوماتیکی یوک اسکاچ جمع و جور طراحی فشرده ای را ارائه می دهند که برای تاسیسات با فضای محدود مناسب است.
ب. آنها از مکانیسم کارآمد یوغ اسکاچ برای تبدیل حرکت خطی به حرکت چرخشی استفاده می کنند.
ج- این عملگرها گشتاور خروجی بالا، کنترل دقیق را ارائه می دهند و معمولاً در برنامه های اتوماسیون سوپاپ استفاده می شوند.

ارسال درخواست

شرح

محرک پنوماتیکی فشرده اسکاچ دستگاهی است که انرژی پنوماتیک را با استفاده از مکانیزم یوغ اسکاچ به حرکت چرخشی تبدیل می کند. با استفاده از یوغ متصل به پیستون محرک عمل می کند که در یک حرکت خطی حرکت می کند. همانطور که پیستون حرکت می کند، یوغ را به حرکت در می آورد که حرکت خطی را به حرکت چرخشی تبدیل می کند. سپس از این حرکت چرخشی برای کنترل دریچه ها یا سایر وسایل در کاربردهای مختلف استفاده می شود. طراحی جمع و جور محرک آن را برای نصب با فضای محدود مناسب می کند، در حالی که گشتاور خروجی بالا و کنترل دقیق را ارائه می دهد. محرک‌های پنوماتیکی فشرده اسکاچ معمولاً در سیستم‌های اتوماسیون سوپاپ استفاده می‌شوند، جایی که عملکرد قابل اعتماد و کارآمد را برای کنترل جریان در فرآیندهای صنعتی ارائه می‌دهند.

تولید - محصول	محرک پنوماتیک اسکاچ یوکی
ساختار	محرک پنوماتیک اسکاچ یوکی
زاویه چرخشی	0-90 مدرک
فشار تامین هوا	2.{1}} نوار
جنس بدنه محرک	آلیاژ آلومینیوم، فولاد ضد زنگ، فولاد کربن.
درمان سطحی	اکسیداسیون آند سخت
دمای عملیاتی	دمای استاندارد:{0}} درجه ~ ۸۰ درجه دمای پایین:{0}} درجه ~ ۱۵۰ درجه دمای بالا:-35 درجه ~ ۸۰ درجه
استاندارد اتصال	رابط هوا: NAMUR سوراخ نصب: ISO5211 & DIN3337 (F03-F25)
کاربرد	شیر توپی، شیر پروانه ای و ماشین های دوار

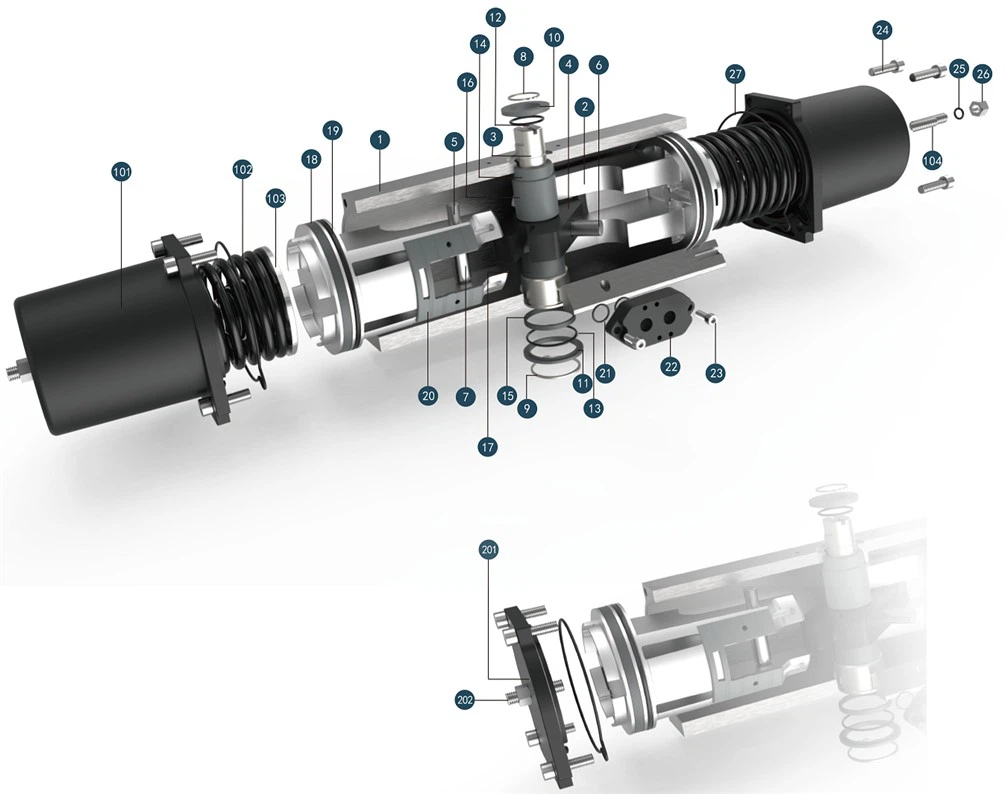

اجزا و مواد

خیر	نام قطعات	مواد
1	سیلندر	آلیاژ آلومینیوم
2	پیستون	آلیاژ آلومینیوم
3	شفت	فولاد
4	یوغ	فولاد
5	پین پیستون	فولاد
6	پین یوغ	فولاد
7	یاتاقان	فولاد
8	گیره بالایی	فولاد ضد زنگ
9	گیره پایین	فولاد ضد زنگ
10	واشر بالایی	پلیمر کریستالی
11	واشر پایین	پلیمر کریستالی
12	O-ring شفت بالایی	شرکت NBR
13	O-ring شفت پایین	شرکت NBR
14	بلبرینگ شفت بالایی	بوش کریستالی پلیمر/گرافیت مسی
15	بلبرینگ شفت پایین	بوش کریستالی پلیمر/گرافیت مسی
16	بلبرینگ پیستون بالایی	پلیمر کریستالی
17	بلبرینگ پیستون پایین	پلیمر کریستالی
18	رینگ پیستون	پلیمر کریستالی
19	اورینگ پیستون	شرکت NBR
20	تراشه پشتیبانی پیستون	پلیمر کریستالی
21	O-ring صفحه اتصال	شرکت NBR
22	صفحه اتصال	آلیاژ آلومینیوم
23	پیچ سوکت صفحه	فولاد ضد زنگ
24	پیچ سوکت کاور	فولاد ضد زنگ
25	O-ring مهره	شرکت NBR
26	پیچ ها	فولاد ضد زنگ
27	حلقه مهر و موم پوشش انتهایی	شرکت NBR
101	پوشش	آلیاژ آلومینیوم
102	بهار	فولادهای فنری
103	واشر فنری پایین	آلیاژ آلومینیوم
104	شفت فنری	فولاد ضد زنگ
201	جلد پایانی دو بازیگر	آلیاژ آلومینیوم
202	پیچ را تنظیم کنید	فولاد ضد زنگ

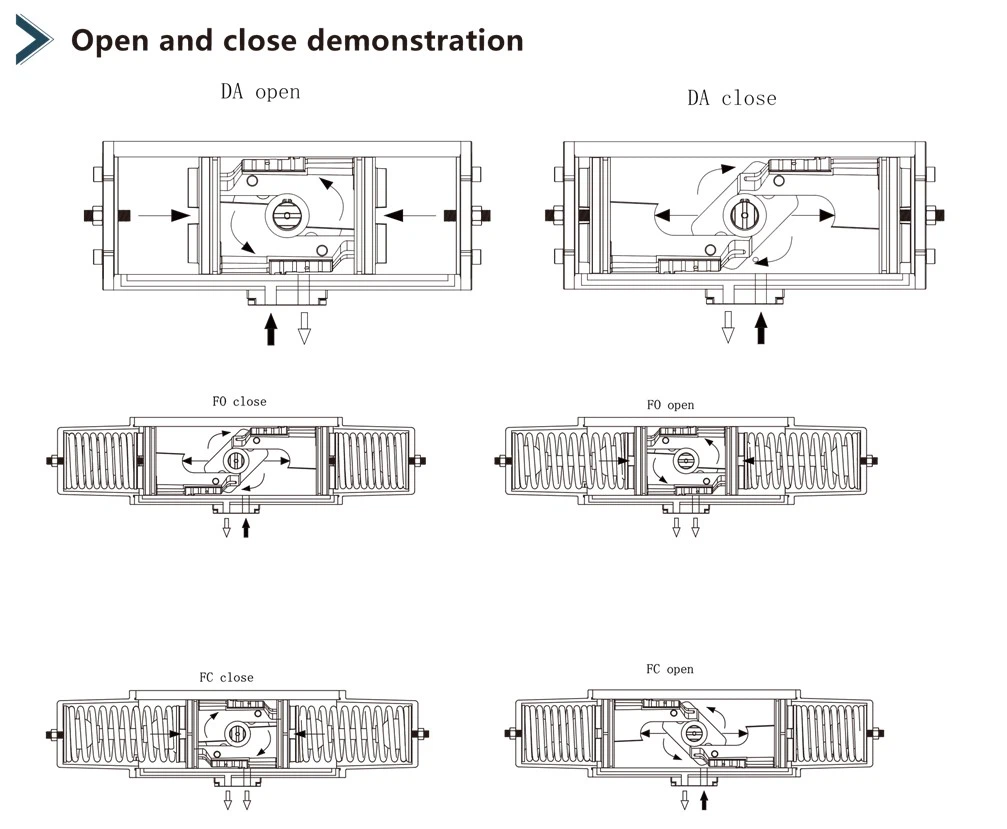

نمایش عملیات

محرک پنوماتیکی کامپکت اسکاچ یوکی گشتاور دو اثره (نیوتن متر)

منبع هوا	3 بار			4 بار			5 بار			5.5 بار			6 بار			7 بار			8 بار
اندازه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه	=0 درجه	=45 درجه	=90 درجه
DA40	16	7	12	22	9	17	27	12	21	31	13	23	33	14	25	38	16	29	44	19	33
DA70 ( DA70 )	90	39	68	120	52	91	150	65	113	168	72	127	180	78	136	210	90	159	240	103	181
DA80	145	63	110	194	83	146	242	104	183	271	117	205	290	125	220	339	146	256	387	167	293
DA90 ( DA90 )	216	93	164	288	124	218	361	155	273	404	174	305	433	186	327	505	218	382	577	249	436
DA100 ( DA100 )	318	137	241	424	183	321	530	228	401	594	256	449	636	274	481	742	320	561	849	366	641
DA125	544	235	412	726	313	549	907	391	686	1016	438	768	1089	469	823	1270	547	960	1452	626	1098
DA140 ( DA140 )	771	332	583	1028	443	777	1285	553	971	1439	620	1088	1541	664	1165	1798	775	1359	2055	886	1554
DA160 ( DA160 )	1166	502	881	1554	670	1175	1943	837	1469	2176	937	1645	2331	1004	1762	2720	1172	2056	3108	1339	2350
DA180 ( DA180 )	1626	700	1229	2168	934	1639	2710	1167	2048	3035	1308	2294	3252	1401	2458	3793	1634	2868	4335	1868	3277
DA220 می باشد	3013	1298	2278	4018	1731	3037	5022	2164	3796	5625	2423	4252	6027	2597	4556	7031	3029	5315	8035	3462	6074
DA260 ( DA260 )	6192	2668	4681	8256	3557	6241	10321	4447	7802	11559	4980	8738	12385	5336	9362	14449	6225	10922	16513	7114	12483
