شیر پروانه ای دوگانه غیرعادی با کارایی بالا

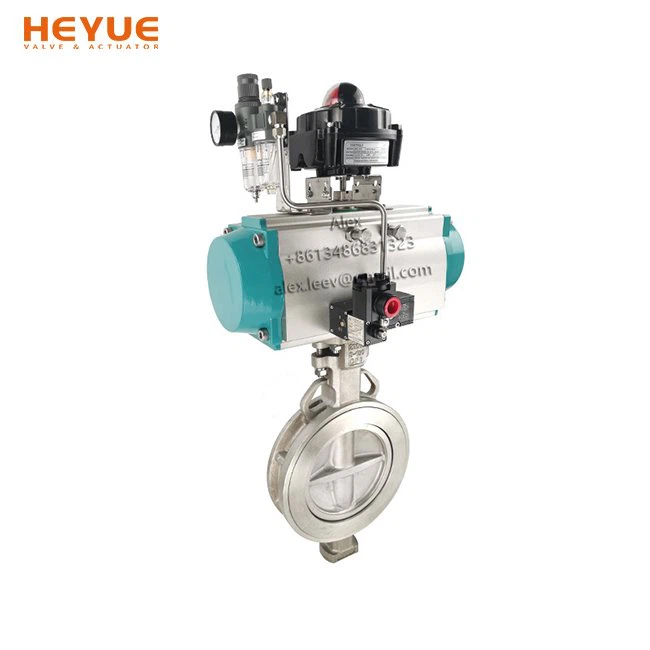

شیر پروانه ای دوگانه غیرعادی پنوماتیک هیو برای ارائه عملکرد بی نظیر در شرایط عملیاتی مختلف مهندسی شده است. طراحی غیرعادی دوگانه آن امکان کنترل جریان روان و دقیق را فراهم می کند، افت فشار را به حداقل می رساند و کارایی بهینه سیستم را تضمین می کند. قابلیت‌های{2}}عملکرد بالای شیر، آن را برای کاربردهای فشار{{3} و دماهای بالا{4}} مناسب می‌کند و کنترل مطمئن و دقیقی بر جریان سیال ارائه می‌دهد.



یکی از ویژگی های بارز این شیر قابلیت کنترل دقیق جریان است. طراحی غیرعادی دوگانه، همراه با تحریک پنوماتیک، امکان تعدیل دقیق نرخ جریان را فراهم می کند. این سطح از کنترل عملکرد بهینه فرآیند را تضمین می‌کند و اپراتورها را قادر می‌سازد تا جریان را مطابق با الزامات خاص تنظیم کنند. این سوپاپ چه در کاربردهای دریچه گاز یا روشن/خاموش باشد، دقت کنترل استثنایی را ارائه می دهد و به کارایی و بهره وری کلی سیستم کمک می کند.



قابلیت اطمینان افزایش یافته

قابلیت اطمینان در کاربردهای صنعتی بسیار مهم است و دریچه پروانه‌ای دوگانه با کارایی بالا-در این جنبه برتر است. ساختار مستحکم و مواد باکیفیت-ش دوام طولانی مدت-حتی در شرایط عملیاتی سخت را تضمین می‌کند. این شیر برای مقاومت در برابر خوردگی، فرسایش و سایش طراحی شده است و عمر مفید آن را افزایش داده و نیازهای تعمیر و نگهداری را به حداقل می رساند. با عملکرد قابل اعتماد آن، اپراتورها می توانند به توانایی شیر برای مقاومت در برابر محیط های سخت و ارائه نتایج ثابت اطمینان داشته باشند.



کارآمد و اقتصادی

کارایی و کارایی{0}}هزینه ملاحظات ضروری در هر فرآیند صنعتی است. دریچه پروانه ای دوگانه با کارایی بالا-در هر دو بخش مزایای قابل توجهی ارائه می دهد. طراحی ساده و ویژگی های افت فشار پایین{4} باعث صرفه جویی در انرژی و کاهش هزینه های عملیاتی در طول عمر شیر می شود. علاوه بر این، عملکرد قابل اعتماد شیر و حداقل نیازهای تعمیر و نگهداری به کاهش هزینه کلی کمک می کند و آن را به یک انتخاب مقرون به صرفه{6}} برای مشاغل تبدیل می کند.



I. زمینه های کاربردی صنعتی اصلی

تصفیه آب و مهندسی شهرداری

کنترل مصرف و تخلیه آب در تصفیه خانه های آب، تصفیه فاضلاب (هوادهی، ته نشینی، فرآیندهای فیلتراسیون)، استفاده مجدد از آب بازیافتی، جداسازی ایستگاه پمپاژ.

مقرون به صرفه برای قطرهای بزرگ، آب بندی قابل اعتماد، مقاوم در برابر رسانه با ذرات جزئی، درایو پنوماتیک کنترل متمرکز از راه دور را تسهیل می کند.



HVAC و انرژی منطقه

شبکه های سرمایش و گرمایش منطقه، سیستم های گردش آب سرد و گرم ساختمان های بزرگ، ورودی و تخلیه آب برج خنک کننده، ایستگاه های تبادل حرارتی.

عملکرد تنظیم عالی، کنترل دقیق جریان آب و دما، صندلی‌های لاستیکی (مانند EPDM) سازگاری خوبی با آب گرم دارند و اجزای کلیدی برای دستیابی به اتوماسیون صرفه‌جویی در انرژی هستند.



صنعت و تولید عمومی

سیستم‌های آب خنک‌کننده در گردش کارخانه، خطوط لوله هوای فشرده، آب فرآیند،-سیستم‌های بخار کم فشار، تصفیه گازهای دودکش (پیش-تصفیه برای گوگردزدایی و نیترات زدایی).

مناسب برای رسانه های مختلف مانند آب، گاز و روغن، محدوده دمایی وسیع (بسته به جنس صندلی، معمولاً -40 درجه تا 200 درجه)، قابلیت اطمینان بالا، کاهش زمان توقف برنامه ریزی نشده.



صنعت برق (سیستم های کمکی)

سیستم های آب خنک کننده بسته/باز نیروگاه، سیستم های آب غیر معدنی، سیستم های انتقال خاکستر، خطوط لوله بخار کمکی.

جایگزین دریچه های دروازه سنتی، عملکرد آسان تر و سریع تر، پیاده سازی آسان اتوماسیون پنوماتیک، کاهش شدت کار پرسنل عامل.



کشتی ها و سکوهای فراساحلی

سیستم های آب بالاست کشتی، سیستم های آب آتش نشانی، خطوط لوله خنک کننده آب دریا، سیستم های روزانه آب شیرین.

ساختار فشرده باعث صرفه جویی در فضا می شود، مقاوم در برابر خوردگی آب دریا (بدنه های شیر اغلب از فولاد ضد زنگ 316 یا پوشش های ویژه استفاده می کنند)، تحریک پنوماتیک برای عملیات از راه دور از اتاق کنترل کشتی مناسب است.



II. شرایط عملیاتی کلیدی و ویژگی های انتخاب

شرایط دما و فشار متوسط

رسانه های معمولی: آب داغ، بخار اشباع شده (به طور کلی کمتر یا مساوی 200 درجه، PN16/25)، روغن ها، محیط های شیمیایی عمومی.

این معمولی ترین محدوده کاربردی آن است، با عملکردی بسیار برتر از شیرهای پروانه ای خط مرکزی، و یک راه حل اتوماسیون{0}}صرفه جویی ترجیحی برای جایگزینی دریچه های گلوب و دروازه سنتی است.



موقعیت هایی که نیاز به خاموش کردن دو طرفه یا یک طرفه مطمئن دارند-

جداسازی خروجی پمپ، سوئیچینگ خط لوله، کنترل ورودی/خروجی تجهیزات. توضیحات: طراحی صندلی چندلایه-با کارایی بالا-حباب دو طرفه-آب بندی محکم، برآورده کردن الزامات جداسازی فرآیند سختگیرانه و تضمین ایمنی سیستم را فراهم می کند.



کنترل جریان با قطر بزرگ

کنترل فشار/جریان خط لوله اصلی آب، تنظیم جریان هوای سیستم تهویه، تثبیت پارامتر فرآیند.

هنگامی که با پوزیشنرهای الکترونیکی پنوماتیک یا هوشمند جفت می‌شود، می‌تواند به تنظیم مشخصه‌های جریان خطی یا درصدی برابر با دقت بالا{{0} دست یابد که آن را به یک محرک ایده‌آل برای اتوماسیون فرآیند تبدیل می‌کند.



اینترلاک های ایمنی یا فرآیندی که نیاز به باز و بسته شدن سریع دارند

اینترلاک های ایمنی (نه بالاترین سطح ESD)، پردازش دسته ای، کنترل متوالی.

محرک‌های پنوماتیکی (مخصوصاً انواع- دوگانه) می‌توانند سرعت باز و بسته شدن را در چند ثانیه فراهم کنند و به سرعت به دستورات سیستم کنترل پاسخ دهند.



III. مقایسه و انتخاب نکات کلیدی

در مقایسه با-شیرهای پروانه ای افست سه گانه، تفاوت اصلی شیرهای پروانه ای افست دوگانه-در جفت آب بندی است:

آفست دوگانه-: در درجه اول به تغییر شکل نشیمنگاه سوپاپ الاستیک برای آب بندی متکی است. از مزایای آن می توان به خاصیت ارتجاعی خوب، سطح آب بندی بالا (تا نشتی صفر) و توانایی جبران قوی برای ناهمواری های میکروسکوپی اشاره کرد. معایب شامل محدودیت دما به دلیل مواد نشیمن سوپاپ (معمولاً کمتر یا مساوی 200-250 درجه) است که آن را برای دماهای بسیار بالا یا شرایط سایش/فرسایش شدید نامناسب می کند.

سه‌گانه-افست: از فلز-تا-آب‌بندی سخت مخروطی فلزی استفاده می‌کند. از مزایای آن می توان به مقاومت در برابر دما و فشار بالا (تا 600 درجه و بالاتر)، مقاومت در برابر فرسایش و مقاومت در برابر آتش اشاره کرد. معایب آن عبارتند از هزینه بالاتر، الزامات دقت بسیار بالا در ساخت، و گشتاور بسته شدن بالقوه بالاتر مورد نیاز برای رسیدن به نشت صفر در دمای اتاق.



شیر پروانه ای ویفر دو افست با کارایی بالا D372F (ANSI CLASS 150)
اندازه دریچه		ویفر H (میلی متر)	H0 (میلی متر)	L (mm)	F (mm)	Z×Z (H×G)	M+N (16+N)	P (mm)	ISO5211	S
میلی متر	ins
50	2"	258	193	43	20	11×11	16×4	120.7	F07	4×Ø10
65	2.5"	262	193	46	20	11×11	16×4	130.7	F07	4×Ø10
80	3"	294	218	49	20	11×11	16×4	152.4	F07	4×Ø10
100	4"	338	239	52	20	14×14	16×8	190.5	F07	4×Ø10
125	5"	377	263	56	25	17×17	20×8	215.9	F10	4×Ø12
150	6"	402	277	61	25	17×17	20×8	241.3	F10	4×Ø12
200	8"	469	317	64	25	17×17	20×8	281.45	F10	4×Ø12
250	10"	535	348	71	32	22×22	24×12	366.95	F12	4×Ø16
300	12"	625	400	82	45	27×27	24×12	431.8	F12	4×Ø16
350	14"	698	417	92	45	27×27	27×12	476.25	F14	4×Ø18
400	16"	798	476	102	45	27×27	30×16	539.75	F16	4×Ø22
450	18"	864	564	114	50	36×36	30×16	599.85	F16	4×Ø22
500	20"	945	592	127	50	36×36	30×20	693.8	F16	4×Ø22
600	24"	1074	678	154	65	36×36	33×20	749.3	F16	4×Ø22
650	26"	1170	708	165	65	46×46	33×24	806.45	F16	4×Ø22
700	28"	1322	738	165	65	46×46	32×28	863.6	F16	4×Ø22
750	30"	1302	773	191	100	22×80	33×28	914.4	F16	4×Ø22
800	32"	1357	796	191	100	22×80	39×28	977.9	F25	8×Ø18
850	34"	1444	856	197	100	22×80	39×28	1028.7	F25	8×Ø18
900	36"	1500	925	210	100	22×80	39×32	1085.85	F30	8×Ø22
1000	40"	1634	953	241	110	25×105	39×36	1200.15	F30	8×Ø22
1050	42"	1690	979	241	110	25×105	39×36	1257.3	F30	8×Ø22
1200	48"	1897	1102	254	120	32×115	39×44	1422.4	F30	8×Ø22
1350	54"	2100	1209	273	130	36×140	45×44	1593.85	F35	8×Ø33

شیر پروانه ای فلنج دار دو افست با کارایی بالا D342F
(1) ANSI کلاس 150
اندازه دریچه		H (mm)	H0 (میلی متر)	L (کوتاه، میلی متر)	F (mm)	Z×Z (H×G)	ISO5211	S
میلی متر	ins
80	3"	323	228	114	20	11×11	F07	4*10
100	4"	372	258	127	20	14×14	F07	4*10
125	5"	404	277	140	20	17×17	F10	4*12
150	6"	431	291	140	20	17×17	F10	4*12
200	8"	504	332.5	152	25	17×17	F10	4*12
250	10"	551	348	165	25	22×22	F12	4*14
300	12"	642	400	178	25	27×27	F12	4*14
350	14"	738	461	190	32	27×27	F14	4*18
400	16"	771	473	216	45	27×27	F16	4*22
450	18"	906	588	222	45	36×36	F16	4*22
500	20"	967	618	229	45	36×36	F16	4*22
600	24"	1097	691	267	50	46×46	F16	4*22
750	30"	1293	801	318	50	80×22	F16	4*22
900	36"	1509	925	330	65	80×22	F30	8*22
(2) ANSI کلاس 300
اندازه دریچه		A (mm)	B (mm)	L (mm)	F (mm)	Z×Z (H×G)	R	S
میلی متر	ins
80	3"	323	228	180	20	14×14	F07	4*10
100	4"	385	258	190	25	17×17	F07	4*10
125	5"	418	277	200	25	17×17	F10	4*12
150	6"	453	295	210	25	17×17	F10	4*12
200	8"	520	330	230	32	22×22	F10	4*12
250	10"	583	361	250	45	27×27	F12	4*16
300	12"	694	433	270	45	27×27	F12	4*16
350	14"	759	467	290	45	27×27	F14	4*18
400	16"	910	586	310	50	36×36	F16	4*22
450	18"	981	626	330	50	36×36	F16	4*22
500	20"	1349	674	350	50	36×36	F16	4*22
600	24"	1238	780	390	65	46×46	F16	4*22
