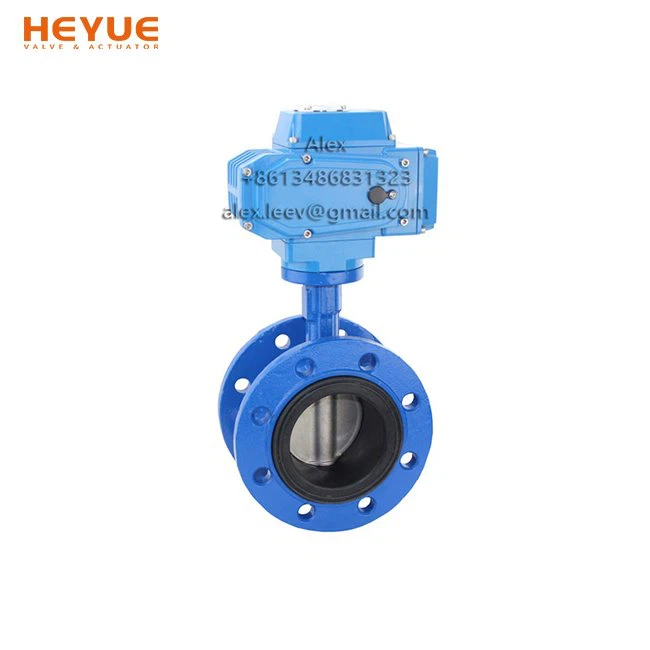

شیر پروانه ای فلنجی با موتور برقی

پارامتر فنی اصلی

قطر اسمی

DN (mm)

50-1000

فشار اسمی

PN (MPa)

0.6

1

1.6

فشار تست

تست پوسته

0.9

1.5

2.4

تست مهر و موم

0.66

1.1

1.76

تست هوا

0.6

0.6

0.6

رسانه قابل اجرا

هوا، آب، فاضلاب، بخار، گاز، نفت و غیره

عملیات

دستی، دنده حلزونی، پنوماتیک، برقی/موتوری

اجزاء

مواد

بدنه سوپاپ

فولاد گرافیت کروی، فولاد ریختگی، فولاد آلیاژی، فولاد ضد زنگ

دیسک

چدن خاکستری، فولاد گرافیت کروی، فولاد چدنی، فولاد ضد زنگ، مواد ویژه

حلقه مهر و موم

لاستیک، PTFE

میل سوپاپ

2Cr13، فولاد ضد زنگ

بسته بندی

O-حلقه، گرافیت انعطاف پذیر

انتخاب مواد آب بندی و دمای قابل اجرا

مواد

لاستیک کلروپرن

لاستیک نیتریل بوتادین

لاستیک اتیلن پروپیلن

تفلون

لاستیک فلوئور

لاستیک خام

مخفف

CR

NBR

EPDM

PTFE

VITON

NBR

مدل

X یا J

XA یا JA

XB یا JB

F، XC یا JC

XE یا JE

X1

حداکثر دما

82 درجه

93 درجه

150 درجه

232 درجه

204 درجه

85 درجه

حداقل دما

-40 درجه

-40 درجه

-40 درجه

-268 درجه

-23 درجه

-20 درجه

دمای قابل اجرا

0~{1}} درجه

-20~{1}} درجه

-40~{1}} درجه

-30~{1}} درجه

معمولی

چهره به چهره

بعدی

اندازه اتصال (استاندارد)

DN

مرجع

0.6 مگا پاسکال

1.0 مگا پاسکال

1.6 مگا پاسکال

میلی متر

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

1600

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62
